Présentation du produit
CIVEN Metal's Treated Rolled-Annealed (RA) Copper Foil is processed from high-purity cathode copper (Cu >= 99.99%) through multi-stage cold rolling, controlled-atmosphere continuous annealing, and electrochemical surface modification. Unlike standard ED (Electrodeposited) foil, RA copper provides dynamic bending endurance. The applied surface treatment (micro-nodularization and anti-oxidation barrier) increases resin-to-copper peel strength (>1,2 N/mm) sur les substrats en polyimide (PI) tout en conservant une faible perte d'insertion à des fréquences supérieures à 10 GHz.
-
![Feuille de cuivre RA traitée à haute-température]()
Feuille de cuivre RA traitée à haute-températureLa feuille de cuivre RA traitée à haute température CIVEN Metal-est conçue pour les substrats électroniques nécessitant une stabilité thermique et une endurance mécanique élevées. -

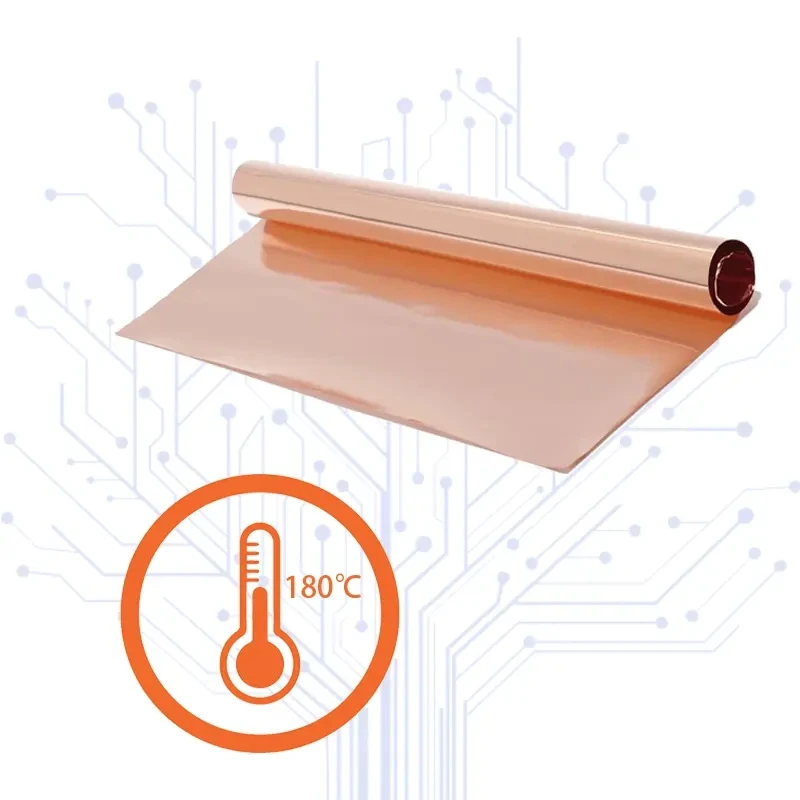

![Feuille de cuivre RA traitée anti-oxydation]()
Feuille de cuivre RA traitée anti-oxydationLa feuille de cuivre RA traitée anti-oxydation (laminée-recuit) est un substrat métallique de haute-pureté conçu pour les circuits flexibles dynamiques et la stratification à haute-température. -
![Feuille de cuivre RA à haute-pelage-résistance]()
Feuille de cuivre RA à haute-pelage-résistanceLa feuille de cuivre recuite (RA) laminée à haute-pelage-résistance-recuit est fabriquée pour les applications de circuits imprimés flexibles (FPC) nécessitant une fiabilité de liaison entre le... -

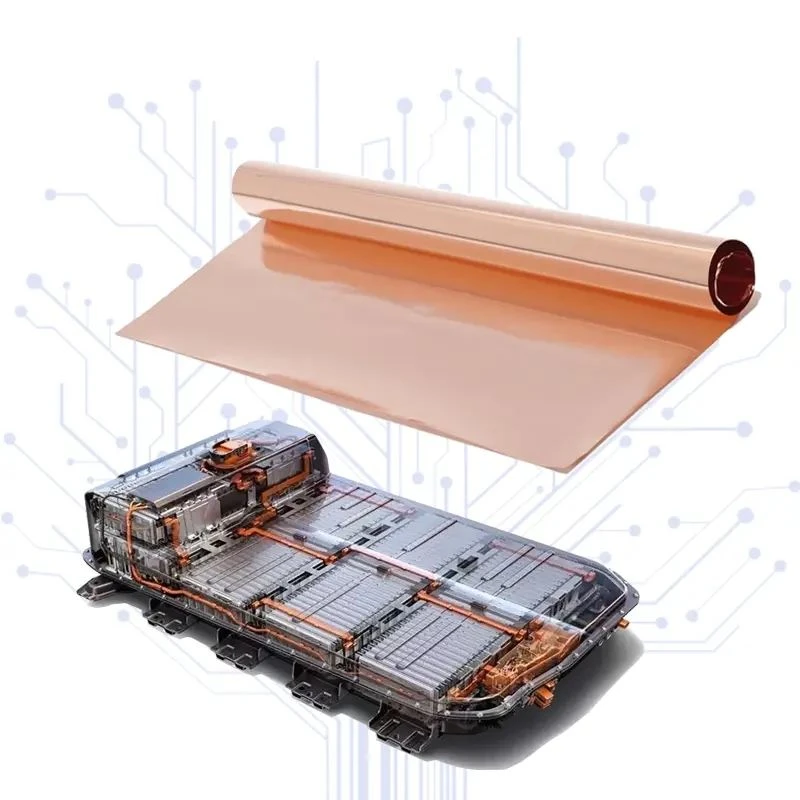

![Feuille de cuivre RA rugueuse sur un seul côté-]()
Feuille de cuivre RA rugueuse sur un seul côté-La feuille de cuivre laminée-recuite (RA) rugueuse sur un seul côté présente une surface micro-rugueuse traitée mécaniquement sur un côté pour l'ancrage de la résine, associée à un verso lisse... -

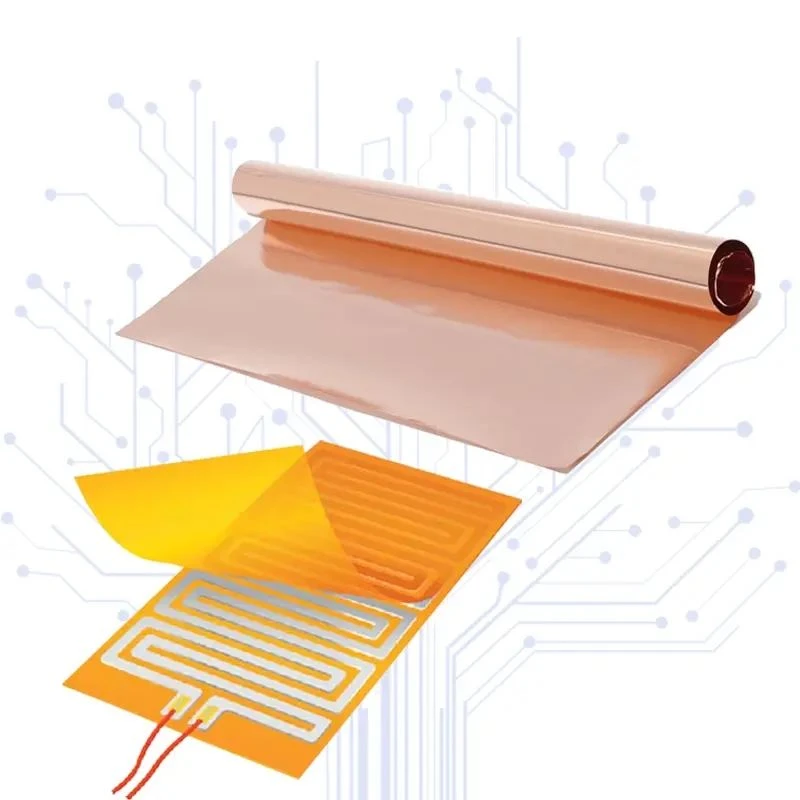

![Feuille de cuivre RA traitée double-sur les deux côtés]()
Feuille de cuivre RA traitée double-sur les deux côtésLa feuille de cuivre recuite (RA) laminée et traitée double-côté comporte des traitements mécaniques et chimiques micro-rugueux sur les deux surfaces. Construit à partir de cuivre forgé de haute... -

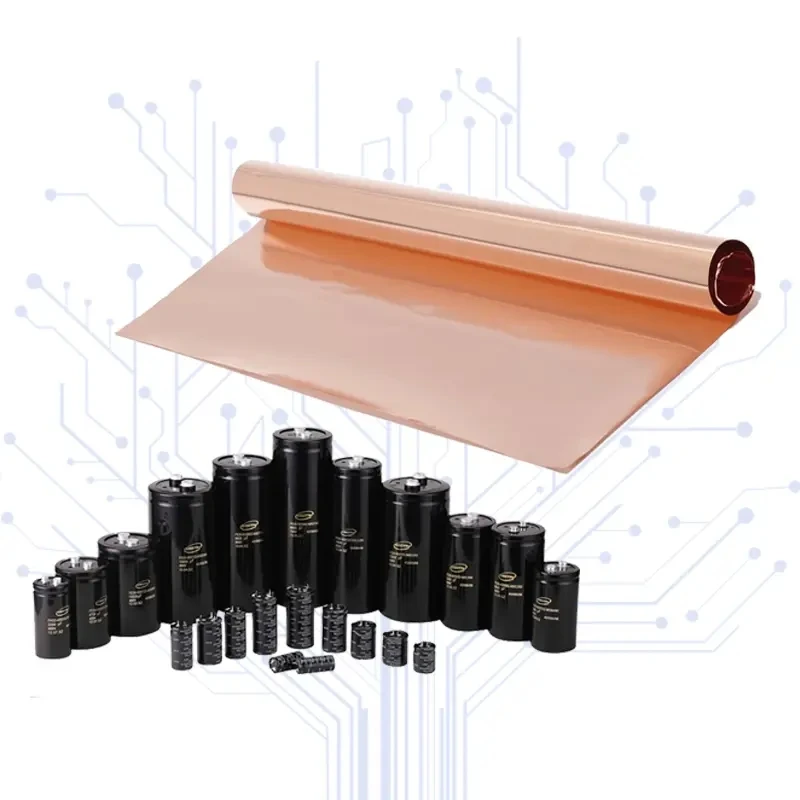

![Feuille de cuivre RA traitée sur un seul côté-]()
Feuille de cuivre RA traitée sur un seul côté-La feuille de cuivre laminée-recuit (RA) traitée sur un seul côté comporte un côté lisse non traité (mat ou brillant) et un côté traité micro-rugueux.
Matériau de base : High-purity oxygen-free copper (C11000 / C10200, Cu >= 99.99%).
Microstructure :Structure de grain équiaxée uniforme grâce à un traitement thermique-mécanique, empêchant les micro-fissures lors de la flexion dynamique.
Couches de traitement de surface :
Couche de liaison :Micro-nodules de cuivre électrodéposés pour l'imbrication de la résine.
Couche barrière :Alliage zinc-nickel pour empêcher la migration du cuivre.
Couche de passivation :Revêtement organique anti-ternissement pour résister à l'oxydation avant-laminage.
Caractéristiques de performances
Haute résistance au pelage
La face mate nodularisée résiste aux chocs thermiques sans délaminage.
Faible perte de transmission
Le profil de surface contrôlé (Rz < 1,5 um sur le côté brillant) minimise l'atténuation des conducteurs à haute fréquence-.
Flexibilité dynamique
Dépasse les 200 000 cycles lors des tests d'endurance au pliage du MIT.
Précision de gravure
Capacité de ligne fine-jusqu'à 15 um/15 um de largeur de ligne/espace sans contre-dépouille.
Spécifications techniques
|
Paramètre |
Valeur standard/plage |
Norme d'essai |
|
Pureté du cuivre |
>= 99.99% |
ICP-OES |
|
Densité |
8,96 g/cm3 |
ASTMB170 |
|
Conductivité électrique |
>= 98 % IACS à 20 degrés |
Compteur de courants de Foucault |
|
Rugosité de surface (Rz - côté mat) |
0.8 -- 1.8 euh |
Microscope Confocal Laser |
|
Rugosité de surface (Rz - côté brillant) |
0.4 -- 0.8 euh |
Microscope Confocal Laser |
|
Résistance au pelage (sur film PI) |
>= 1.2 N/mm |
IPC-TM-650 2.4.8 |
Épaisseur et largeur disponibles
|
Épaisseur (euh) |
Tolérance d'épaisseur (um) |
Largeur standard (mm) |
Tolérance de largeur (mm) |
|
12 |
+-0.8 |
100 -- 620 |
+-0.2 |
|
18 |
+-1.0 |
100 -- 620 |
+-0.2 |
|
35 |
+-1.5 |
100 -- 620 |
+-0.3 |
|
70 |
+-2.0 |
100 -- 620 |
+-0.3 |
Surface / État / Propriétés mécaniques
|
Désignation de l'humeur |
Résistance à la traction (MPa) |
Allongement (%) |
Application cible |
|
Doux (O) |
200 -- 260 |
>= 30 |
Charnières ultra-flexibles, zones dynamiques |
|
Moitié-Dur (H2) |
280 -- 360 |
>= 15 |
Zones de transition rigides-flexibles |
|
Complet-Difficile (H) |
>= 380 |
>= 5 |
Traces plates standards, sections structurelles |
Fabrication et contrôle qualité
Roulement
Fraiseuses horizontales continues avec jauges d'épaisseur laser en ligne et contrôle automatisé de la tension.
Recuit
Fours à atmosphère protectrice à l'hydrogène-azote empêchant la fragilisation des joints de grains.
Placage
Lignes d'électroplaquage verticales-en boucle fermée-garantissant un dépôt nodulaire uniforme et anti-ternissement.
Inspection
Détection à 100 % des sténopés, numérisation optique des défauts de surface (AOI) et tests destructifs par lots pour la résistance au pelage et la chimie.
Circuits imprimés flexibles (FPC) :Interconnexions pour smartphone, modules de caméra et charnières pliables.
Télécommunications 5G :Câbles d'antenne haute-fréquence et substrats de radar à réseau de phase-.
Electronique automobile :Liaisons de signaux LiDAR-haute vitesse et circuits flexibles du système de gestion de batterie (BMS).
Dispositifs médicaux :Micro-câbles à ultrasons et circuits de patch de diagnostic portables.
Personnalisation et approvisionnement OEM
Dimensions
Traitement de jauge non-standard basé sur des calculs d'impédance.
01
Énergie de surface
Epaisseur de passivation adaptée à des systèmes adhésifs spécifiques (époxy, acrylique, polyimide modifié).
02
Options de base
Diamètre intérieur 76 mm (3 po) ou 152 mm (6 po) sur noyaux en plastique antistatique.
03
Exemple de programme
Rouleaux d'essai (10 mètres x 300 mm) expédiés sous 7 jours ouvrés.
04
Emballage et livraison
Conditionnement
Caisses en bois suspendues,-sacs barrières en aluminium scellés sous vide, déshydratants et protections de bords en mousse.
Stockage
Environnement climatisé-contrôlé (température < 25 degrés, humidité < 60 % HR) ; Durée de conservation de 6 mois.
Expédition
FOB, CIF, DDP via air ou océan avec enregistreurs de chocs-en option.
Pourquoi CIVEN Métal
Intégration directe du broyeur
Terminez le-traitement en interne, depuis la fusion du cuivre brut jusqu'au traitement chimique.
Traçabilité
Bobines maîtresses gravées au laser-avec des identifiants de lot liés aux certificats de test d'usine (MTC).
Contrôle de tolérance
Variations de jauge limitées à +-5 %.
