Civen Metal Material (Shanghai) Co., Ltd. est l’un des principaux fabricants et fournisseurs de feuilles de cuivre ra traitées double -en Chine. Bienvenue à acheter ici une feuille de cuivre Ra traitée double - durable en vrac fabriquée en Chine dans notre usine. Si vous avez des questions sur la coopération, n'hésitez pas à nous envoyer un e-mail.

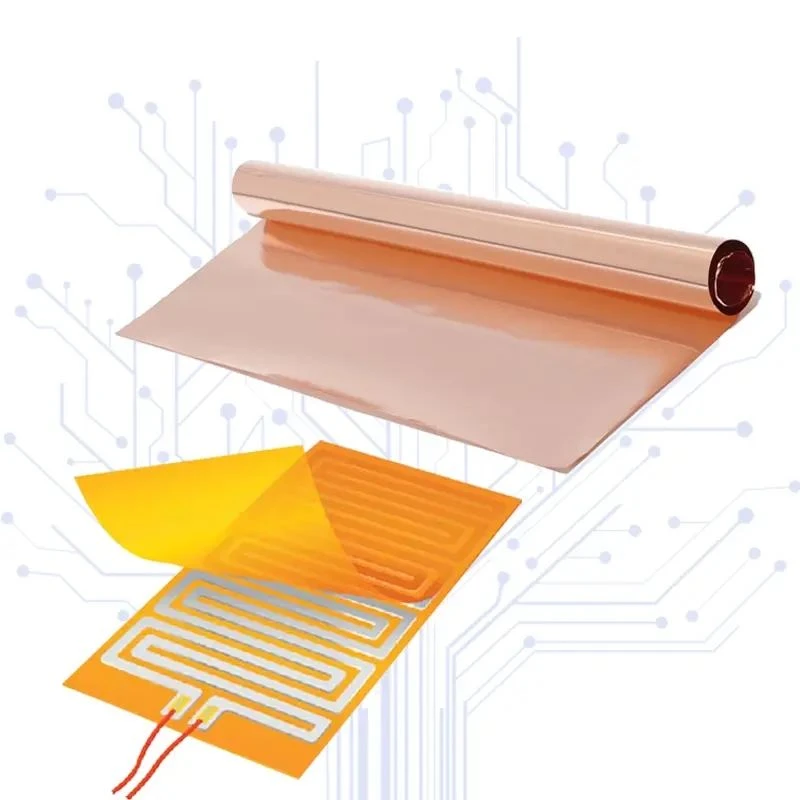

La feuille de cuivre RA traitée double-est conçue pour les structures électroniques flexibles où les deux côtés du conducteur en cuivre nécessitent une adhérence fiable aux couches diélectriques ou adhésives.
Les deux surfaces reçoivent un traitement de micro-rugosité mécanique et chimique contrôlé. La structure nodulaire résultante fournit un ancrage mécanique avec des couches adhésives diélectriques, aidant à maintenir l'intégrité de la liaison pendant la gravure, le laminage et le cycle thermique de circuits à haute densité.
Le substrat en cuivre est produit par laminage à froid de précision et recuit sous atmosphère protectrice. Sa structure à grains recristallisés est conçue pour supporter des flexions répétées et réduire le risque de rupture par fatigue dans les applications dynamiques.
La feuille convient aux FPC multicouches, aux transitions flexibles-rigides, aux structures électroniques-haute fréquence et aux applications de harnais automobiles.
Matériel clé
Matériau de base :Cuivre-sans oxygène avec Cu supérieur ou égal à 99,99 %, en utilisant des équivalents C11000 ou C10200.
Couche de traitement :Des micro-nodules électrodéposés à base d'un alliage de cuivre-cobalt-nickel ou d'une couche barrière exclusive sont appliqués sur les deux faces pour améliorer la résistance au pelage et inhiber la migration du cuivre.
Microstructure :Structure de grains recristallisés orientée le long des plans (200) et (220) pour supporter la résistance dynamique à la flexion et à la fatigue.
Caractéristiques de performances
Adhésion double-côté
Les deux surfaces sont micro-rugueuses pour créer des points d'ancrage mécaniques avec des couches adhésives diélectriques. La spécification actuelle fournit une résistance au pelage supérieure ou égale à 0,7 N/mm avec les films polyimide.
Résistance à la flexion dynamique
Le matériau résiste à plus de 150 000 cycles de pliage MIT sans microfissuration matricielle-, prenant ainsi en charge les applications impliquant des flexions et des flexions répétées.
Gravure contrôlée
La profondeur de traitement est contrôlée pour réduire le risque de contre-dépouille excessive lors du tracé de lignes fines. La spécification d'application actuelle prend en charge les dimensions de ligne/espace inférieures ou égales à 15 μm.
Stabilité thermique
La feuille résiste à des cycles de laminage séquentiels jusqu'à 280 degrés pendant 30 minutes sans dégradation de la liaison dans les conditions de test indiquées.
Pour les applications où un seul côté nécessite une surface de liaison rugueuse tandis que le côté opposé reste lisse,Feuille de cuivre RA rugueuse sur un seul côté-offre une configuration de surface différente.
Spécifications techniques
Fabrication et contrôle qualité
Roulage de précision
Des cages de laminage à froid multi-hautes avec contrôle de rétroaction de l'épaisseur sont utilisées pour maintenir un calibre de feuille constant sur toute la largeur de la bobine.
Recuit contrôlé
Le recuit est effectué sous une atmosphère protectrice contrôlée d'hydrogène -azote à des températures de recristallisation contrôlées. Ce processus aide à soulager les contraintes résiduelles et à stabiliser la structure des grains de cuivre.
Traitement de surface double-face
Des lignes de traitement horizontales appliquent un dépôt de surface sur les deux côtés de la feuille. La surveillance en ligne de la densité de courant-aide à maintenir un profil de traitement cohérent sur toute la bobine.
Inspection
Le matériau fini est soumis à une inspection optique 100 % automatisée pour détecter les défauts tels que les trous d'épingle et les fissures sur les bords. Les rouleaux maîtres sont également soumis à des tests de pelage et de traction selon les méthodes ASTM et IPC applicables.
Applications
FPC multicouches
Les deux côtés de la feuille peuvent fournir des surfaces de liaison diélectrique, ce qui rend le matériau adapté aux structures de circuits flexibles multicouches avec des couches conductrices internes et externes.
Circuits à haute-fréquence
La feuille peut être utilisée dans les modules d'antenne 5G et les structures de câbles à ondes millimétriques où une impédance stable et une perte d'insertion contrôlée sont requises.
Transitions-flexibles rigides
Le matériau convient aux zones de courbure dynamiques dans l’électronique aérospatiale, aux sondes médicales et aux structures électroniques pliantes.
Harnais automobiles
Les applications incluent des interconnexions flexibles pour les caméras sous le capot et les systèmes LiDAR exposés à des vibrations continues et à des contraintes thermiques.
Options de personnalisation et d'approvisionnement
Le film peut être personnalisé en fonction des exigences d’épaisseur, de largeur, de profil de surface et de compatibilité adhésive.
• Épaisseur personnalisée : 9–70 μm
• Largeur de refendage :Jusqu'à 10 mm
• Tolérance de refendage :±0,1 mm
• Profil de surface :La rugosité du traitement peut être ajustée pour les systèmes adhésifs époxy, acrylique ou polyimide thermoplastique
• Options de base :Noyaux en plastique ou en papier de 3 ou 6 pouces
• Découpe des bords :Découpe des bords-guidée au laser
Pour les applications nécessitant un équilibre différent entre les performances de liaison et la configuration de la surface,Feuille de cuivre RA traitée sur un seul côté- est une autre option dans la gamme de feuilles de cuivre RA traitées.
Emballage et livraison
Le papier d'aluminium est-scellé sous vide dans des sacs en papier d'aluminium anti-antistatiques avec des sachets déshydratants avant d'être placé dans des caisses en bois suspendues avec des supports de protection des bords-.
Chaque rouleau porte une étiquette code-barres contenant le numéro du lot principal, les dimensions, la date de production et les données de test pour la traçabilité.
Articles en stock :7 à 10 jours ouvrables.
Spécifications de refendage et de trempe personnalisées :3 à 4 semaines.
