Feuille de cuivre RA de haute-précision
La feuille de cuivre RA de haute-précision de CIVEN Metal est produite par laminage à froid de précision et recuit contrôlé pour les applications qui nécessitent un contrôle strict de l'épaisseur, de la flexibilité, une cohérence de surface et des performances électriques stables.
La gamme de produits couvre des épaisseurs de 9 à 70 μm et des largeurs de 10 à 620 mm, avec différentes qualités, états et options de surface pour les circuits flexibles, l'électronique haute-fréquence, les composants de batterie, le blindage EMI et d'autres applications de précision.
-
![Feuille de cuivre RA de haute précision de 50 μm]()
Feuille de cuivre RA de haute précision de 50 μmLa feuille de cuivre RA de haute précision de 50 μm est une feuille de cuivre laminée entièrement recuite développée pour les circuits électroniques, les composants de stockage d'énergie et... -
![Feuille de cuivre RA de haute précision de 35 μm]()
Feuille de cuivre RA de haute précision de 35 μmLa feuille de cuivre RA de haute précision-de 35 μm est une feuille de cuivre laminée entièrement recuite conçue pour les applications électroniques et électriques nécessitant une épaisseur... -
![Feuille de cuivre RA de haute précision de 25 μm]()
Feuille de cuivre RA de haute précision de 25 μmLa feuille de cuivre RA de haute-précision de 25 μm est une feuille de cuivre recuite laminée-avec une épaisseur nominale de 25 μm et une tolérance d'épaisseur de ±0,8 μm. Il combine une précision... -

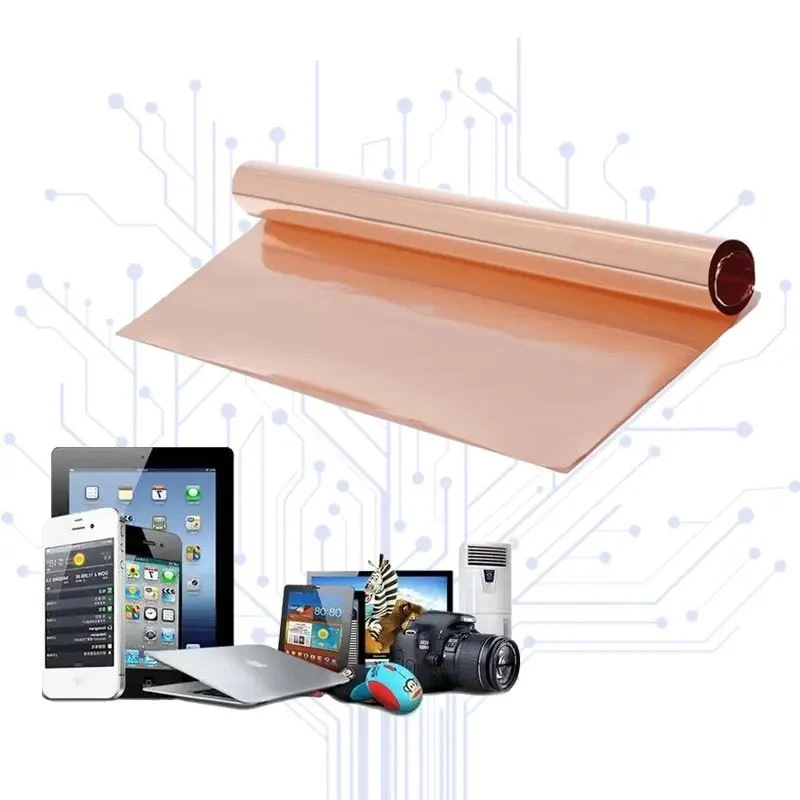

![Feuille de cuivre RA de haute précision de 18 μm]()
Feuille de cuivre RA de haute précision de 18 μmLa feuille de cuivre RA de haute-précision de 18 μm est une feuille de cuivre recuite laminée-conçue pour les applications nécessitant une épaisseur, une conductivité électrique et une flexibilité... -
![Feuille de cuivre RA de haute précision de 12 μm]()
Feuille de cuivre RA de haute précision de 12 μmLa feuille de cuivre CIVEN Metal 12um de haute -précision RA (laminée-recuit) est un substrat métallique-laminé à froid et recristallisé conçu pour les applications de flexion dynamique et la... -
![Feuille de cuivre RA de haute précision de 9 μm]()
Feuille de cuivre RA de haute précision de 9 μmLa feuille de cuivre RA de haute précision CIVEN Metal 9 μm est une feuille de cuivre recuite laminée développée pour les applications qui nécessitent un contrôle strict de l'épaisseur, des...
La feuille de cuivre RA de haute-précision est une feuille de cuivre laminée et recuite conçue pour les applications où l'épaisseur du matériau, les propriétés mécaniques, l'état de surface et la stabilité dimensionnelle sont importants pour le processus en aval.
La gamme actuelle comprend des options de cuivre sans Cu-ETP et-sans oxygène, avec des configurations de produits disponibles pour différentes exigences en termes de flexibilité, de résistance, de profil de surface et de performances électriques.
Options matérielles
Cu-ETP Cuivre
Cu-ETP est disponible pour les applications nécessitant une conductivité électrique élevée ainsi que les caractéristiques mécaniques d'une feuille de cuivre laminée.
Oxygène-Cuivre sans oxygène
Le cuivre-sans oxygène est disponible pour les applications où une pureté de cuivre plus élevée et des caractéristiques de matériaux contrôlées sont requises.
La qualité de matériau appropriée doit être sélectionnée en fonction des exigences électriques, mécaniques, de formage et de traitement du composant fini.
Caractéristiques de performances
Flexibilité
La structure laminée et recuite rend la feuille de cuivre RA adaptée aux applications impliquant le pliage, la flexion ou le formage.
Contrôle de l'épaisseur
Le laminage de précision et le contrôle de la jauge aident à maintenir l'épaisseur requise pour les composants électroniques et industriels fins.
Cohérence de la surface
Le laminage et le traitement de surface contrôlés fournissent des caractéristiques de surface définies pour la gravure, le laminage, le collage ou d'autres processus en aval.
Performances électriques
Les qualités de cuivre disponibles offrent une conductivité électrique élevée pour les applications électroniques et électriques.
Spécifications techniques
| Paramètre | Qualité standard (RA-H) | Catégorie flexible (RA-A) | Haute-grade de fréquence (RA-HF) |
|---|---|---|---|
| Pureté du cuivre | Supérieur ou égal à 99,95 % | Supérieur ou égal à 99,99 % | Supérieur ou égal à 99,99 % |
| Conductivité électrique | Supérieur ou égal à 100 % IACS | Supérieur ou égal à 98 % SIGC | Supérieur ou égal à 101 % IACS |
| Densité | 8,94 g/cm³ | 8,94 g/cm³ | 8,94 g/cm³ |
| Rugosité de surface (Rz) | 1.0–1.8 μm | 0.6–1.2 μm | <0.8 μm |
| Allongement à la rupture | 5–10% | Supérieur ou égal à 25% | 15–20% |
Épaisseur et largeur disponibles
Différentes combinaisons d'épaisseur et de largeur peuvent être discutées selon les exigences de traitement du client.
Plage d'épaisseur
9–70 μm
Jauges standards
12 μm, 18 μm, 25 μm, 35 μm
Plage de largeur
10-620 mm
Diamètres intérieurs du noyau
76 mm (3 pouces) et 152 mm (6 pouces)
Recuit (O-Temper)
L'état recuit est destiné aux applications où la flexibilité, l'allongement et la formabilité sont importants.
Dur/Moitié-Caractère dur
Les conditions dures et semi-dures offrent une plus grande rigidité structurelle et une meilleure rétention dimensionnelle pour les applications nécessitant une résistance mécanique supplémentaire.
Surface lisse/passivée
Un traitement de passivation anti-oxydation peut être utilisé pour aider à protéger la surface du cuivre pendant le stockage et la manipulation.
Traitement d'adhésion
Un traitement de surface supplémentaire peut être envisagé lorsqu'une liaison plus forte avec des matériaux tels que le polyimide (PI) ou le polymère à cristaux liquides (LCP) est requise.
Propriétés mécaniques
Les propriétés mécaniques disponibles varient en fonction de la nuance et de l'état sélectionnés.
Résistance à la traction:220 à 450 MPa
Limite d'élasticité :120 à 380 MPa
Lorsque vous demandez un devis, spécifiez la plage de trempe et de propriétés mécaniques requise si ces valeurs sont critiques pour votre processus en aval.
Fabrication et contrôle qualité
Laminage à froid de précision
Le laminage à froid multi-passes réduit la feuille de cuivre à l'épaisseur requise tout en contrôlant les dimensions du matériau tout au long du processus.
Recuit contrôlé
Le recuit sous atmosphère contrôlée-ajuste la structure du matériau et les propriétés mécaniques après le laminage.
Refendage et coupe des bords
La feuille finie peut être découpée et découpée en fonction de la largeur requise et des conditions de traitement en aval.
Inspection
L'inspection qualité couvre les principales caractéristiques des matériaux, notamment :
• Épaisseur
• Largeur
• État des surfaces
• Conductivité électrique
• Résistance à la traction
• Allongement
• Défauts de surface
Des rapports de tests de matériaux peuvent être fournis selon les exigences de la commande.
Applications
Circuits imprimés flexibles
La feuille de cuivre RA de haute-précision est utilisée pour les applications de circuits flexibles où la flexibilité, le contrôle de l'épaisseur et la stabilité dimensionnelle sont importants.
Électronique-haute fréquence
Certaines nuances peuvent être utilisées dans des applications électroniques-à haute fréquence où le profil de surface et les caractéristiques électriques sont des considérations importantes.
Piles au lithium-ion
La feuille de cuivre RA peut être utilisée pour les applications de collecte de courant de batterie-et de connexion électrique flexible où les spécifications du matériau sélectionné répondent aux exigences de conception des cellules.
Blindage EMI
La feuille de cuivre peut être utilisée dans les couches de blindage conductrices, les enveloppes de câbles, les structures de mise à la terre et d'autres applications de contrôle des interférences électromagnétiques.
Personnalisation et refendage
CIVEN Metal peut discuter de configurations de matériaux personnalisées en fonction des exigences d'application et de traitement du client.
Lors d’une demande de devis, veuillez fournir :
• Qualité du cuivre
• Épaisseur requise
• Largeur requise
• Caractère
• Exigence de surface
• Application
• Méthode de traitement en aval
• Quantité estimée
Pour les applications à faible largeur-, les exigences de refendage de précision doivent être confirmées ainsi que la tolérance et l'état des bords requis.
Emballage et livraison
Le film est emballé pour protéger le rouleau, la surface, les bords et le noyau pendant le transport.
L'emballage, les dimensions du noyau, la configuration de refendage et les exigences d'expédition peuvent être confirmés avant de passer la commande.
Pour les spécifications personnalisées, les calendriers de production et de livraison doivent être confirmés en fonction de la configuration matérielle requise et de la quantité commandée.
Documentation qualité et technique
CIVEN Metal fonctionne sous les systèmes de gestion de la qualité ISO 9001 et IATF 16949.
Les rapports d’essais de matériaux peuvent être fournis avec les expéditions selon les exigences applicables de la commande et du produit.
Pour les clients évaluant un nouveau matériau, l'épaisseur, la trempe, le substrat et l'application requis doivent être fournis lors de la demande d'échantillons ou de matériau d'essai.
